Temporizador de CA 110 V, 120 V, 220 V, temporizador infinito de encendido/apagado

Descripción del producto:

Hecho de materiales de alta calidad para mayor durabilidad

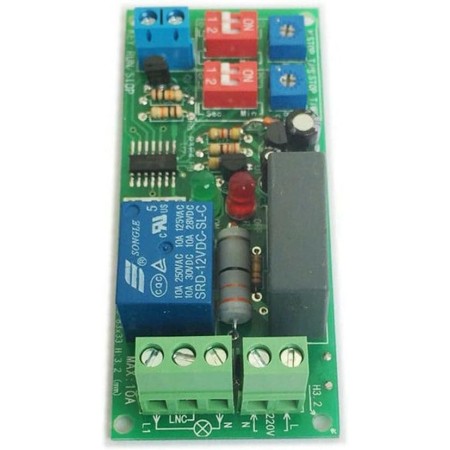

Módulo de interruptor de relé de tiempo de encendido/apagado de retardo de bucle infinito AC110V 120V 220V
Con la función de inicio/parada, el módulo entra en modo de bucle infinito después del arranque, y el relé está de acuerdo con el
establecer hora.
alcance:
Voltaje: CA 100 V-250 V, se puede utilizar para fuente de alimentación de 100 V/110 V/120 V/127 V/220 V/230 V/240 V.
Consumo de energía: <1.0W
Salida: Salida activa, el voltaje de salida es el mismo que el voltaje de entrada. El máximo no supera los 10A.
Vida: 100.000 veces
Entrada: entrada de interruptor pasivo, comience con luz verde y pare con luz roja
Rango de tiempo: 0,5 segundos - 1000 minutos
Tiempo de precisión: rango Max*0.001, o resolución de 1000.
Entrada (tecla de inicio): entrada de interruptor pasivo, la luz verde se enciende primero después de iniciar y la luz roja se detiene cuando se detiene.
- No requiere entrada de arranque, puede conectar los dos terminales con un cable corto,
De esta manera, la potencia se ciclo indefinidamente, sin botones.
Tamaño: longitud 88 mm x ancho 38 mm x altura 22 mm o menos
Agujero del tornillo: distancia central 83mm*33mm, diámetro del agujero 3.2mm

terminal:
<-L Entrada de línea Power L (en vivo)
<-N Entrada de línea Power N (línea neutra)
1> salida N, carga N línea
1> Salida: L1, carga L línea
La mayoría de los electrodomésticos no necesitan distinguir estrictamente la línea LN
1> La salida de línea LNC L normalmente está cerrada, generalmente no conectada.

Instrucciones de uso:
1. Ajuste de tiempo encendido:
El tiempo de ajuste del potenciómetro está marcado en TIEMPO DE EJECUCIÓN, en sentido horario es para aumentar la longitud,
Disminuya el tiempo en sentido antihorario.

El interruptor DIP del potenciómetro se ajusta al intervalo de tiempo izquierdo. El rango ajustable de resistencia ajustable es 0-100;
El rango de esfera es de 0 a 1000.
La unidad de interruptor DIP del potenciómetro está configurada correctamente. Marcar a segundos. Los segundos indican unidades; marque a Min. hasta
La unidad indicada es de minutos.

2. Ajuste de tiempo de apagado:
El tiempo de ajuste del potenciómetro está marcado en tiempo de apagado, en sentido horario es aumentar la longitud,
Disminuya el tiempo en sentido antihorario.
El interruptor DIP del potenciómetro se ajusta al intervalo de tiempo izquierdo. El rango ajustable de resistencia ajustable es 0-100;
El rango de esfera es de 0 a 1000.
La unidad de interruptor DIP del potenciómetro está configurada correctamente. Marcar a segundos. Los segundos indican unidades; marque a Min. hasta
La unidad indicada es de minutos.

3 Botón de inicio:
Acceda al botón de reinicio, haga clic, cambie a la luz verde, indicando el estado de funcionamiento, el módulo automáticamente
Detener el trabajo de acuerdo con el tiempo de ejecución y ajuste de longitud de tiempo, bucle infinito. Haga clic en el botón de inicio nuevamente,
El módulo cambiará a una luz roja, lo que indica que está en un estado detenido.

4 Ejemplo de ajuste de tiempo:
Requisitos: conectar durante 20 segundos, desconectar durante 30 minutos, bucle infinito.
configuración:
1 unidad. Establezca el rango de tiempo de ejecución en 0-100;
(2) Ajuste la unidad de tiempo de ejecución en segundos;
(3) Gire el potenciómetro de tiempo de funcionamiento a la posición izquierda 20/100;
(4). Establezca el rango de tiempo de parada en 0-100;
(5) Establezca la unidad de tiempo de parada como minutos;
(6) Gire el potenciómetro de tiempo de parada a la posición de 30, es decir, la posición de 30/100 desde la izquierda;

Aplicación:
Para controles cíclicos o equipos, las pruebas de quemado del producto repiten el encendido hacia arriba/abajo.
